GKE上にNFSを構築する方法

別の記事で永続ディスク(Persistent Disk)設定方法を紹介しましたが、永続ディスクの制限は複数ノードからマウントして同時に読み書きできない。

本記事では、NFS(Network File System)を利用して、その制限を解決する方法を紹介致します。

実施手順

  • Persistent Disk作成
  • Persistent Diskフォーマット
  • Persistent Diskを使って、NFSサーバ立ち上げ
  • NFSを使って、GKE中にストレージを作成
  • GKEのストレージマウントのPod作成

最初の2つのステップ(Persistent Disk作成、とPersistent Diskフォーマット)は別の記事で紹介したため、それらの記事を参照してください。

本手順はGCPとgcloudコマンドの利用経験があることが望ましいです。

ワークフォルダの構成
nfs_on_gke
├── README.md
├── cloudbuild.dummyjob.yaml
├── deployment
│   ├── dummy_job_01.deployment.yaml
│   └── dummy_job_02.deployment.yaml
├── dummyjob.Dockerfile
├── job
│   └── dummyjob.go
├── nfs-container.deployment.yaml
├── nfs-service.deployment.yaml
└── nfs-volume.yaml

1.Persistent Diskを使って、NFSサーバ立ち上げ

nfs-container.deployment.yaml
apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: nfs-server
spec:
  replicas: 1
  selector:
    matchLabels:
      role: nfs-server
  template:
    metadata:
      labels:
        role: nfs-server
    spec:
      containers:
      - name: nfs-server
        image: gcr.io/google_containers/volume-nfs:latest
        ports:
          - name: nfs
            containerPort: 2049
          - name: mountd
            containerPort: 20048
          - name: rpcbind
            containerPort: 111
        securityContext:
          privileged: true
        volumeMounts:
          - mountPath: /exports
            name: mypvc
      volumes:
        - name: mypvc
          gcePersistentDisk:
            pdName: gce-nfs-disk
            fsType: ext4
nfs-service.deployment.yaml
apiVersion: v1
kind: Service
metadata:
  name: nfs-server
spec:
  ports:
    - name: nfs
      port: 2049
    - name: mountd
      port: 20048
    - name: rpcbind
      port: 111
  selector:
    role: nfs-server
  type: LoadBalancer
GKEにデプロイ
# クラスタ作成
gcloud container clusters create ds-gke-small-cluster \
    --project ds-project \
    --zone asia-northeast1-b \
    --machine-type n1-standard-1 \
    --num-nodes 1 \
    --enable-stackdriver-kubernetes

# k8sコントロールツールをインストール
gcloud components install kubectl
kubectl version

# GKEのクラスタにアクセスするため、credentialsを設定
gcloud container clusters get-credentials --zone asia-northeast1-b ds-gke-small-cluster

# デプロイ NFSサーバ
kubectl apply -f nfs-container.deployment.yaml

# 外からアクセスするため、NFSサービスをデプロイ。クラスタ内でアクセスしかない場合、このステップをスキップ
kubectl apply -f nfs-service.deployment.yaml

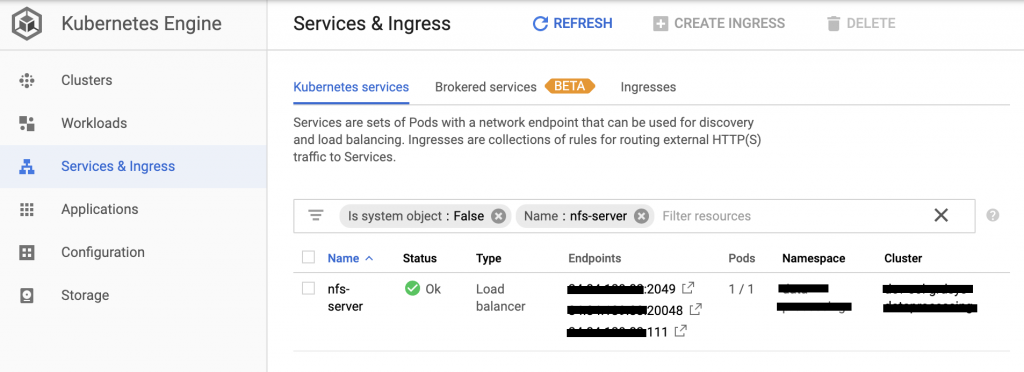

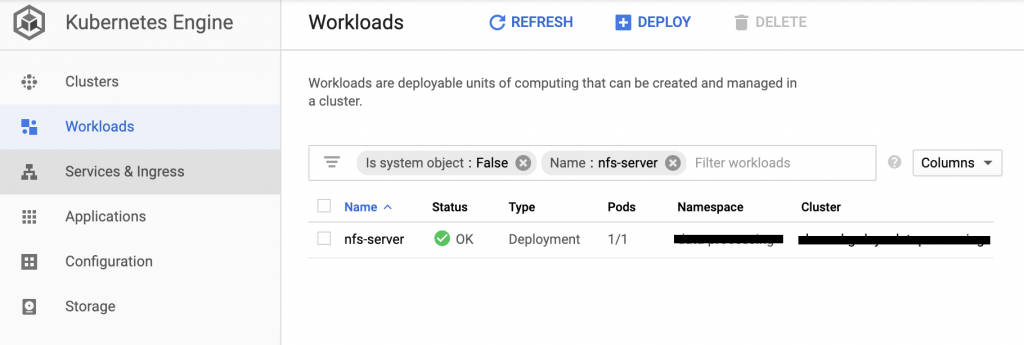

デプロイ後の確認

2.NFSを使って、GKE中にストレージを作成

nfs-volume.yaml
apiVersion: v1
kind: PersistentVolume
metadata:
  name: nfs-data-volume
spec:
  capacity:
    storage: 10Gi
  accessModes:
    - ReadWriteMany
  nfs:
    server: "xx.xx.xx.xx"
    path: "/exports"
---
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: nfs-data-volume
spec:
  accessModes:
    - ReadWriteMany
  storageClassName: ""
  resources:
    requests:
      storage: 10Gi
ボリューム定義実施
# PersistentVolumeとPersistentVolumeClaimを作成。複数接続で読み書きできるaccessModes(ReadWriteMany)
kubectl apply -f nfs-volume.yaml

定義実施後確認

3.GKEのストレージマウントのPod作成

golangで簡単なジョブを作成する。
ジョブ処理はoutput-pathにサンプル10ファイルを作成する。予定は複数ジョブを稼働して、共有用のNFSにファイルを作成する。

dummyjob.go
package main

import (
    "flag"
    "fmt"
    "io/ioutil"
    "log"
    "os"
    "time"
)

var jobName = flag.String("job-name", "", "specify job name")
var outputPath = flag.String("output-path", "", "specify output path for job")

func main() {

    flag.Parse()

    outlog("Dummy Job start ...")

    for i := 0; i < 10; i++ {
        unixtime := time.Now().Unix()
        fileName := fmt.Sprint(*jobName, "_", unixtime, ".txt")

        // make a file
        file, err := os.Create(*outputPath + "/" + fileName)
        if err != nil {
            log.Fatal(err)
        }
        outlog("created a file: ", fileName)

        // out some
        file.WriteString("hello from " + *jobName)
        file.Close()

        // sleep to delay process
        time.Sleep(2 * time.Second)
    }

    // list all file in path
    outlog("List all files:")
    files, err := ioutil.ReadDir(*outputPath)
    if err != nil {
        log.Fatal(err)
    }

    for _, file := range files {
        outlog(file.Name())
    }

    outlog("Dummy Job finished.")

}

func outlog(args ...string) {
    log.Println(*jobName+":", args)
}
dummyjob.Dockerfile
FROM alpine:latest
WORKDIR /app
COPY ./dummyjob /app
cloudbuild.dummyjob.yaml
steps:
# go build
- name: golang:1.12
  dir: .
  args: ['go', 'build', '-o', 'dummyjob', 'job/dummyjob.go']
  env: ["CGO_ENABLED=0"]

# docker build
- name: 'gcr.io/cloud-builders/docker'
  dir: .
  args: [
         'build',
         '-t', '${_GCR_REGION}/${_GCR_PROJECT}/${_GCR_IMAGE_NAME}:${_GCR_TAG}',
         '-f', 'dummyjob.Dockerfile',
         '--cache-from', '${_GCR_REGION}/${_GCR_PROJECT}/${_GCR_IMAGE_NAME}:${_GCR_TAG}',
         '.'
        ]

# push image to Container Registry
- name: 'gcr.io/cloud-builders/docker'
  args: ["push", '${_GCR_REGION}/${_GCR_PROJECT}/${_GCR_IMAGE_NAME}']

substitutions:
  # # GCR region name to push image
  _GCR_REGION: asia.gcr.io
  # # Project ID
  _GCR_PROJECT: project-abc123
  # # Image name
  _GCR_IMAGE_NAME: dummy-job
  # # Image tag
  _GCR_TAG: latest
イメージをビルドして、2つのジョブをデプロイする
# build dummy-job image on Container Registry
gcloud builds submit --config cloudbuild.dummyjob.yaml

# deploy job
kubectl apply -f deployment/dummy_job_01.deployment.yaml
kubectl apply -f deployment/dummy_job_02.deployment.yaml

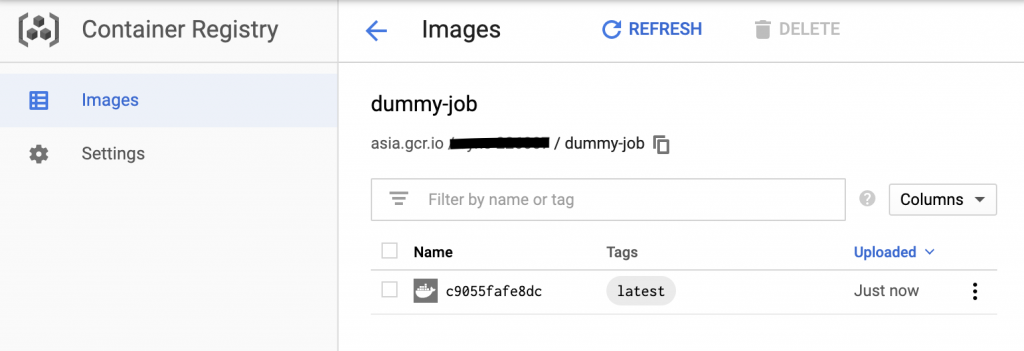

ビルドイメージの確認

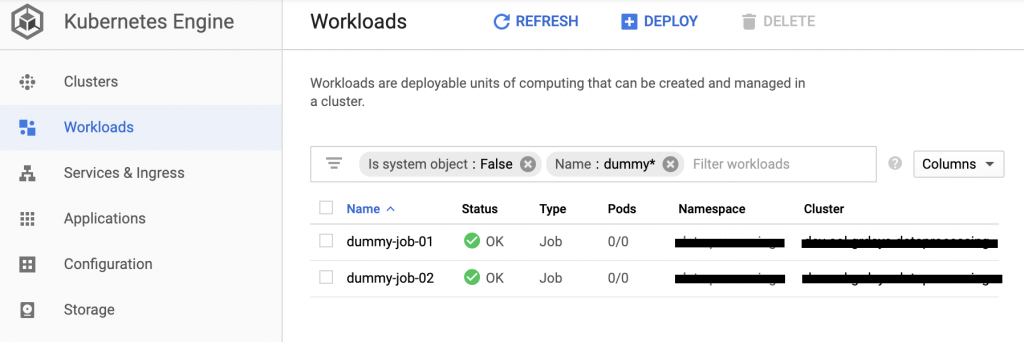

デプロイジョブはGKEの中に確認

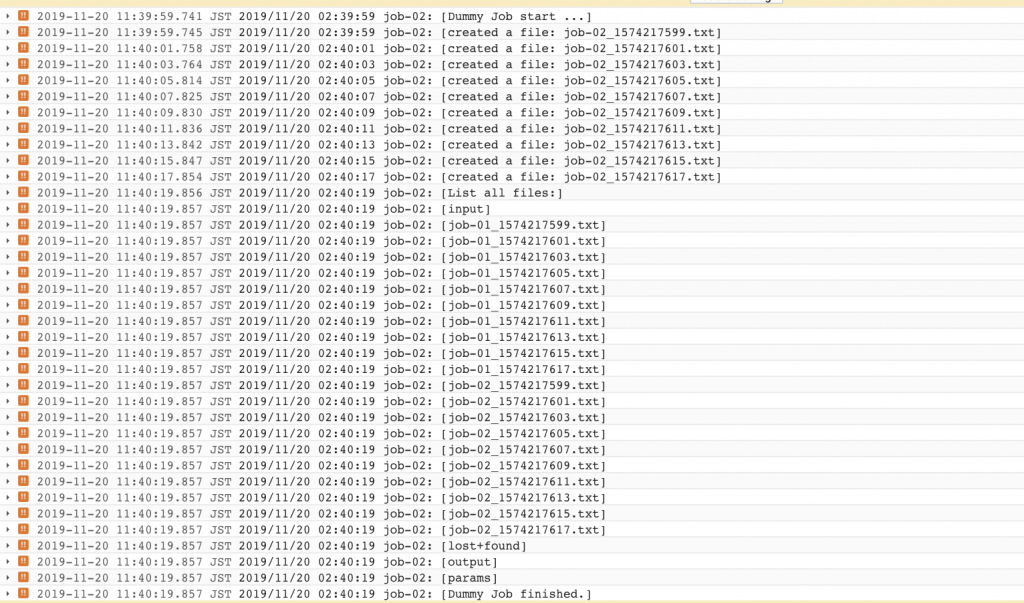

2つのジョブはNFSを共有利用できることを稼働ログで確認できます。

本記事の利用ソースコードはこちら

https://github.com/itdevsamurai/gke/tree/master/persistentvolume

最後まで読んで頂き、どうも有難う御座います!
